一、PCB平面變壓器結構
PCB平面變壓器是將線圈印刷在多層PCB內部，再將磁芯嵌入到PCB中，省卻骨架。具有一致性好、低電阻、低漏感、布電容小、絕緣好等優勢。PCB平面變壓器又分為兩種，單獨的平面變壓器和集成到PCB板的變壓器。

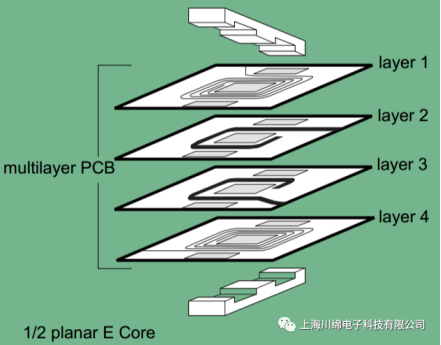

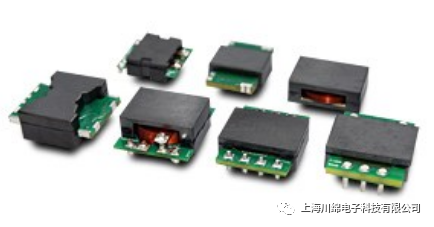

（圖1，2：獨立平面變壓器）

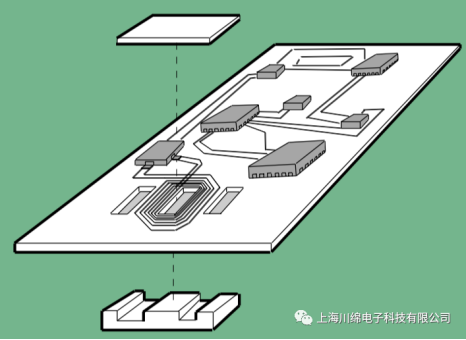

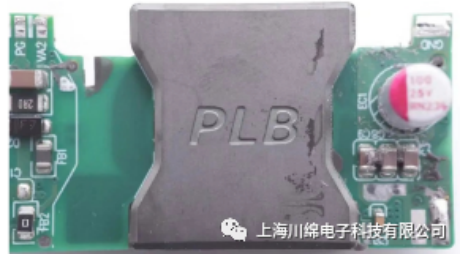

（圖3、4：集成平面變壓器）
二、平面變壓器的特點
（1）高電流密度。平面變壓器的導線實際上是一些平面的導體，因而電流密度大。
（2）高效率。效率可達98%～99%。
（3）低漏感。約為初級電感的 0.2% 。
（4）熱傳導好。熱通道距離短，溫升低。
（5）低EMI輻射。良好的磁芯屏蔽可使輻射降到很低。
（6）體積小。省去了繞組骨架，采用了小型磁芯可相應減小體積。
（7）參數可重復性好。因為繞組結構固定、容易預先加工，所以參數穩定。
（8）工作頻率范圍寬。頻率可從50kHz～ 2MHz。
（9）工作溫度范圍寬。工作溫度為 -40℃～ 130℃。
（10）絕緣性好。平面變壓器由導電電路與絕緣片互相重疊構成，從而保證繞組之間、 初— 次級及次—次級間可達4 kV絕緣隔離。
（11）PCB做的繞組，能夠減小在高頻工作時由集膚效應和鄰近效應所引起的渦流損耗，允許載流密度高，能達到20--50A/mm2左右；
三、平面變壓器的缺點
相比傳統的變壓器，平面變壓器也存在一些缺點：
（1）窗口小，利用率僅為0.25-0.3，傳統變壓器的窗口利用率為0.4；
（2）變壓器匝數少，磁通大，容易飽和；
（3）由于層與層之間距離小，所以分布電容較大；
（4）不適用于大電流的場合，否則窗口面積小；
（5）磁通分布不平衡，導致有的地方溫度高，所以容易損壞變壓器。
四、應用領域
平面變壓器是適用于平面貼裝、讓電子產品實現輕、薄、小型化的新形態變壓器。目前已應用在汽車、醫療、通信、安全系統、工業控制、數碼像機、數字化電視、PD快充、變頻器、逆變器、備種AC/DC、DC/DC變換器以及軍用雷達等多種領域。
